Modélisme et impression 3D - Scale Models and 3D printing



Viaduc modulaire 1 voie - Modular viaduct 1 track

Tous ces modèles peuvent être tirés à une échelle plus grande ou plus petite sur demande.
All models can be print to a larger or smaller scale on request.

IMPORTANT

N'oubliez pas d'ajouter vos
frais/conditons de livraison :
suivre ce lien

Don't forget to add your
delivery costs/terms:
follow this link


Service peinture : pour la plupart des modèles nous proposons une mise en couleur de qualité. Suivre ce lien. Painting service: for most models we offer quality coloring. Follow this link.


Ce viaduc modulaire est inspiré du viaduc de Bramefond en Dordogne, France.
En combinant 4 éléments, il permet de réaliser une infinité de viaduc.

Chaque travée à une longueur de :
N : 87,5 mm / Z : 63,6 mm / HO : 161 mm

Les travées courbes ont un rayon de :
N : 492,6 mm (rayon R5 Minitrix) - 10,18° / Z : 358,2 mm - 10,18° / HO : 740 mm - 12,47°
Le rayon peut être modifié sur demande.

S'y ajoute deux ponts métalliques d'une portée de
17 m (N : 108 mm / Z : 78,5 mm) et
34 m (N : 214 mm / Z : 155,6 mm)
qui sont compatibles avec le système.



This modular viaduct is inspired by the Bramefond's viaduct in Dordogne, France.
By combining 4 elements, it allows to create an infinity of viaduct.

Each bay has a length of:
N : 87,5 mm / Z : 63,6 mm / HO : 161 mm

The curved bays have a radius of:
N : 492,6 mm (radius R5 Minitrix) - 10,18° / Z : 358,2 mm - 10,18° / HO : 740 mm - 12,47°
The radius can be modified on request.


Added to this are two metal bridges with a span of
17 m (N : 108 mm / Z : 78,5 mm) et
34 m (N : 214 mm / Z : 155,6 mm)
which are compatible with the system.

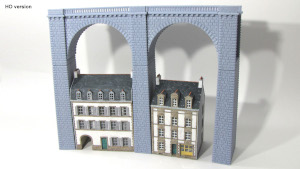

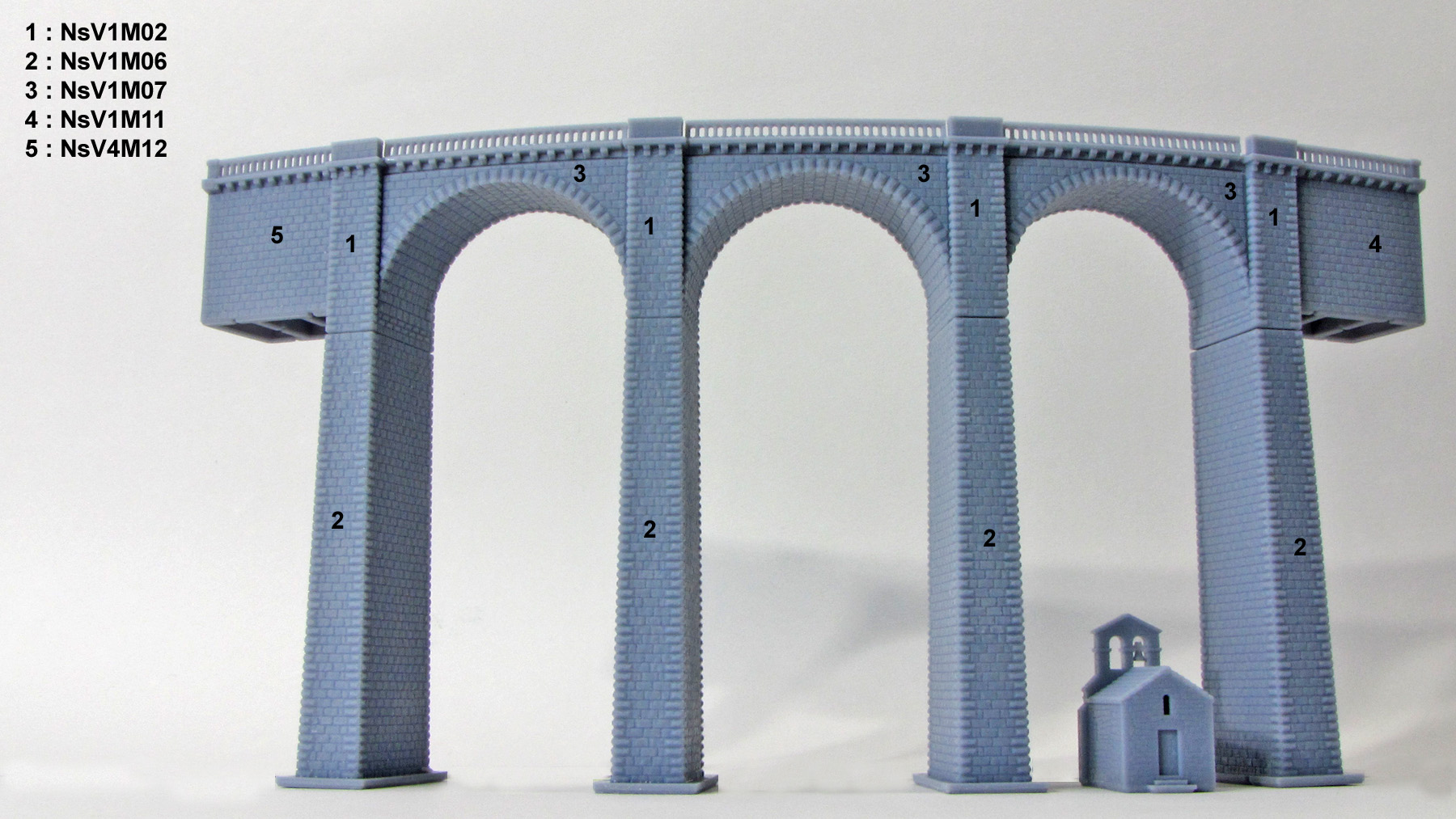

Photos hautes résolutions - High resolution photos
Cliquer sur l'image pour l'agrandir - Click on the picture to enlarge it



Ref : HO/NsV1M01

Travée droite

Straight bay

Nombre de pièces : 3
Number of parts : 3
Matériau : Résine UV
Material : UV resin

Commande chèque - Frais de port

Echelle :

N : 15,00 €
HO : 45,00 €

Ref : HO/NsV1M02

Raccord

Connection

Nombre de pièces : 1
Number of parts : 1
Matériau : Résine UV
Material : UV resin

Commande chèque - Frais de port

Echelle :


N : 10,00 €
HO : 30,00 €

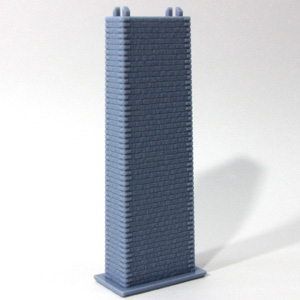

Ref : HO/NsV1M06

Pile :
N : 130 mm / hauteur de la voie 180 mm
Z : 94,5 mm / hauteur de la voie 130,9 mm
HO : 178 mm / hauteurde la voie 270 mm

Pile
N : 130 mm / track height 180 mm
Z : 94,5 mm / track height 130,9 mm
HO : 178 mm / track height 270 mm.

Nombre de pièces : 1
Number of parts : 1
Matériau : Résine UV
Material : UV resin

Commande chèque - Frais de port

Echelle :


N : 20,00 €
HO : 55,00 €

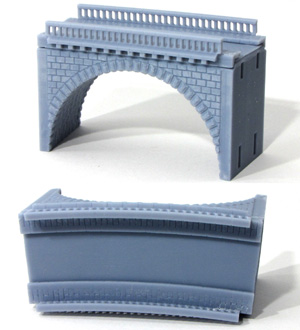

Ref : HO/NsV1M07

Travée courbe

Curved bay

Nombre de pièces : 3
Number of parts : 3
Matériau : Résine UV
Material : UV resin

Commande chèque - Frais de port

Echelle :


N : 15,00 €
HO : 45,00 €

Ref : HO/NsV1M10

Extrémité droite (= 61% de la longueur d'une travée)

Straight end (= 61% of the length of a bay)

Nombre de pièces : 1
Number of parts : 1
Matériau : Résine UV
Material : UV resin

Commande chèque - Frais de port

Echelle :


N : 15,00 €
HO : 45,00 €

Ref :HO/ NsV1M11

Extrémité courbe gauche (= 61% de la longueur d'une travée)

Curved end on left (= 61% of the length of a bay)

Nombre de pièces : 1
Number of parts : 1
Matériau : Résine UV
Material : UV resin

Commande chèque - Frais de port

Echelle :


N : 15,00 €
HO : 45,00 €

Ref : HO/NsV1M12

Extrémité courbe droite (= 61% de la longueur d'une travée)

Curved end on right (= 61% of the length of a bay)

Nombre de pièces : 1
Number of parts : 1
Matériau : Résine UV
Material : UV resin

Commande chèque - Frais de port

Echelle :


N : 15,00 €
HO : 45,00 €

Ref : NsV4M01

Pont métallique / metal bridge :
N : 108 mm
Z : 78,5 mm

Nombre de pièces : 3
Number of parts : 3
Matériau : Résine UV
Material : UV resin

Commande chèque - Frais de port



15,00 €

Ref : NsV4M02

Pont métallique / metal bridge :
N : 214 mm
Z : 155,6 mm

Nombre de pièces : 4
Number of parts : 4
Matériau : Résine UV
Material : UV resin

Commande chèque - Frais de port


Ref : NsV4M05

Pile métallique pour pont métallique de :
N : 154 mm / hauteur de la voie 180 mm
Z : 112 mm / hauteur de la voie 130,9 mm

Metal pile for metal bridge of :
N : 154 mm / hauteur de la voie 180 mm
Z : 112 mm / hauteur de la voie 130,9 mm

Nombre de pièces : 2
Number of parts : 2
Matériau : Résine UV
Material : UV resin

Commande chèque - Frais de port


Ref : NsV4M08

Culée pour pont métallique.

Abutment for metal bridge.

Nombre de pièces : 1
Number of parts : 1
Matériau : Résine UV
Material : UV resin

Commande chèque - Frais de port
