Modélisme et impression 3D - Scale Models and 3D printing


Viaduc modulaire 2 voies - Modular viaduct 2 tracks

Sauf mention contraire, les modèles sont à l'échelle N (1/160e)
Except where noted, models are at N scale (1/160e)
Tous ces modèles peuvent être tirés à une échelle plus grande ou plus petite sur demande.
All models can be print to a larger or smaller scale on request.

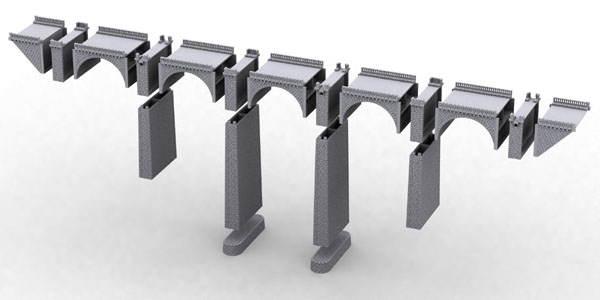

Ce viaduc modulaire est inspiré du viaduc de Bramefond en Dordogne, France.
En combinant 11 éléments, il permet de réaliser une infinité de viaduc.
Les travées courbes peuvent accueillir une voie avec un rayon de 492.6 mm (rayon R5 Minitrix) et une autre de 526,2 mm (R6 Minitrix). Elles couvrent 9,82° chacune.

This modular viaduct is inspired by the Bramefond's viaduct in Dordogne, France.
By combining 11 elements, it allows to create an infinity of viaduct.
The curved bays can hold a track with a radius of 492.6 mm (radius R5 Minitrix) and another of 526.2 mm (R6 Minitrix). They cover 10.18 ° each.




Ref : NV2M1

Travée droite

Straight bay

Dim X*Y*Z : 80*71,9*51,7 mm
Nombre de pièces : 1
Number of parts : 1
Matériaux : Polyamide fritté PA 2200
Material : Fritted polyamide PA 2200

Commande par chèque


Ref : NV2M2

Raccord

Connection

Dim X*Y*Z : 18*76,9*57,9 mm
Nombre de pièces : 1
Number of parts : 1
Matériaux : Polyamide fritté PA 2200
Material : Fritted polyamide PA 2200

Commande par chèque


Ref : NV2M3

Extrémité droite

Straight end

Dim X*Y*Z : 49,5*71.9*52,1 mm
Nombre de pièces : 1
Number of parts : 1
Matériaux : Polyamide fritté PA 2200
Material : Fritted polyamide PA 2200

Commande par chèque


Ref : NV2M4

Pile de 5 cm (hauteur total 10 cm)

Pile of 5 cm (total height 10 cm)

Dim X*Y*Z : 18,2*74,5*53,1 mm
Nombre de pièces : 1
Number of parts : 1
Matériaux : Polyamide fritté PA 2200
Material : Fritted polyamide PA 2200

Commande par chèque


Ref : NV2M5

Pile de 10 cm (hauteur total 15 cm)

Pile of 10 cm (total height 15 cm)

Dim X*Y*Z : 19,8*76.1*103,1 mm
Nombre de pièces : 1
Number of parts : 1
Matériaux : Polyamide fritté PA 2200
Material : Fritted polyamide PA 2200

Commande par chèque


Ref : NV2M6

Pile de 15 cm (hauteur total 20 cm)

Pile of 15 cm (total height 20 cm)

Dim X*Y*Z : 21,5*77,8*153,1 mm
Nombre de pièces : 1
Number of parts : 1
Matériaux : Polyamide fritté PA 2200
Material : Fritted polyamide PA 2200

Commande par chèque


Ref : NV2M7

Travée courbe

Curved bay

Dim X*Y*Z : 85,2*77,2*51,7 mm
Nombre de pièces : 1
Number of parts : 1
Matériaux : Polyamide fritté PA 2200
Material : Fritted polyamide PA 2200

Commande par chèque


Ref : NV2M8

Raccord avec espace pour caténaire
Largeur espace : 6,75 mm
Distance extrémité par rapport au centre : 38 mm

Connection with space for catenary
Space width: 6.75 mm
Distance of extremity from the center: 38 mm

Dim X*Y*Z : 18*76,9*57,9 mm
Nombre de pièces : 1
Number of parts : 1
Matériaux : Polyamide fritté PA 2200
Material : Fritted polyamide PA 2200

Commande par chèque


Ref : NV2M9

Extrémité courbe gauche

Curved end on left

Dim X*Y*Z : 53,3*74,1*52,1 mm
Nombre de pièces : 1
Number of parts : 1
Matériaux : Polyamide fritté PA 2200
Material : Fritted polyamide PA 2200

Commande par chèque


Ref : NV2M10

Extrémité courbe droite

Curved end on right

Dim X*Y*Z : 53,3*74,1*52,1 mm
Nombre de pièces : 1
Number of parts : 1
Matériaux : Polyamide fritté PA 2200
Material : Fritted polyamide PA 2200

Commande par chèque


Ref : NV2M11

Pied de pile

Foot of pile

Dim X*Y*Z : 27,2*98,9*15 mm
Nombre de pièces : 1
Number of parts : 1
Matériaux : Polyamide fritté PA 2200
Material : Fritted polyamide PA 2200

Commande par chèque
